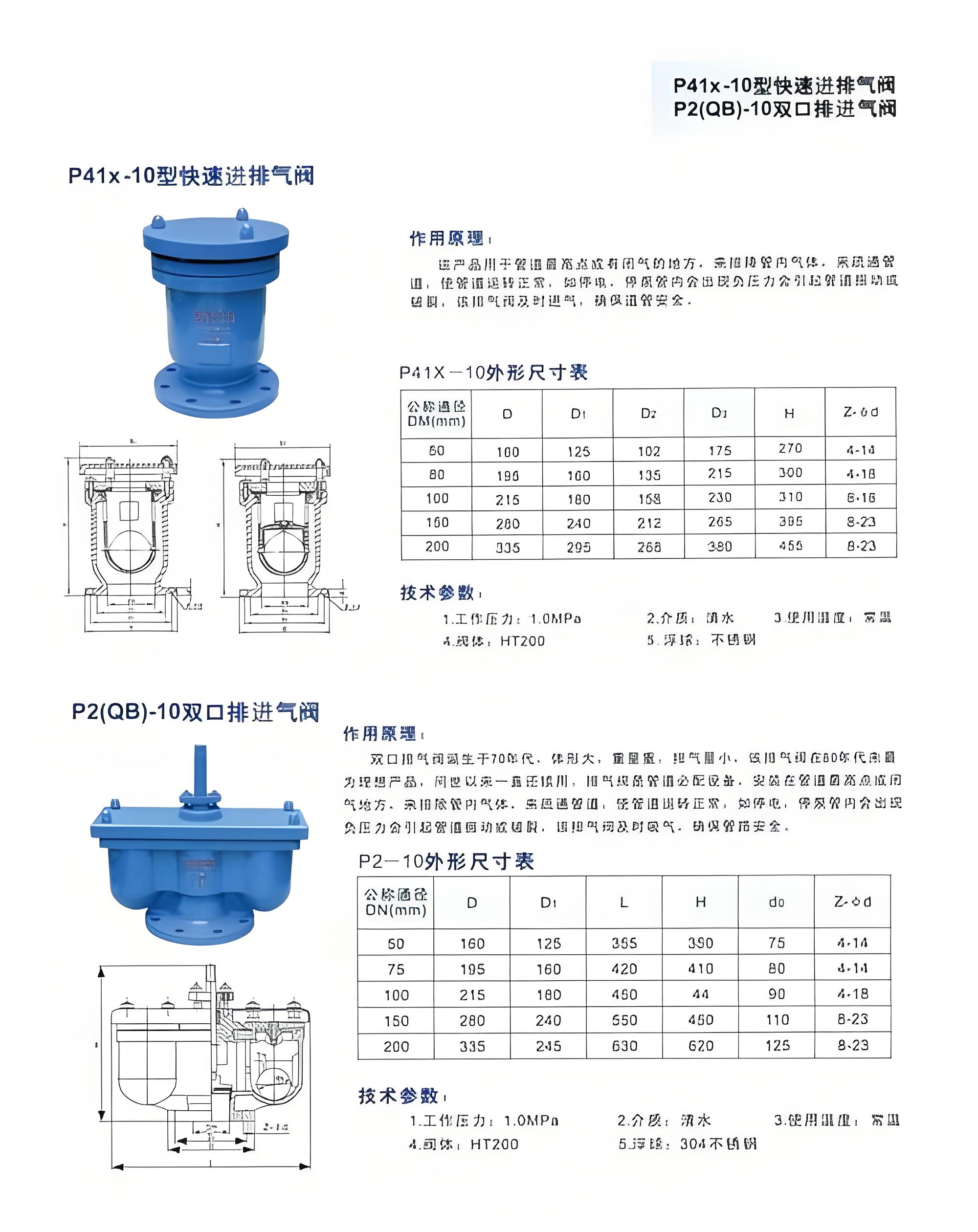

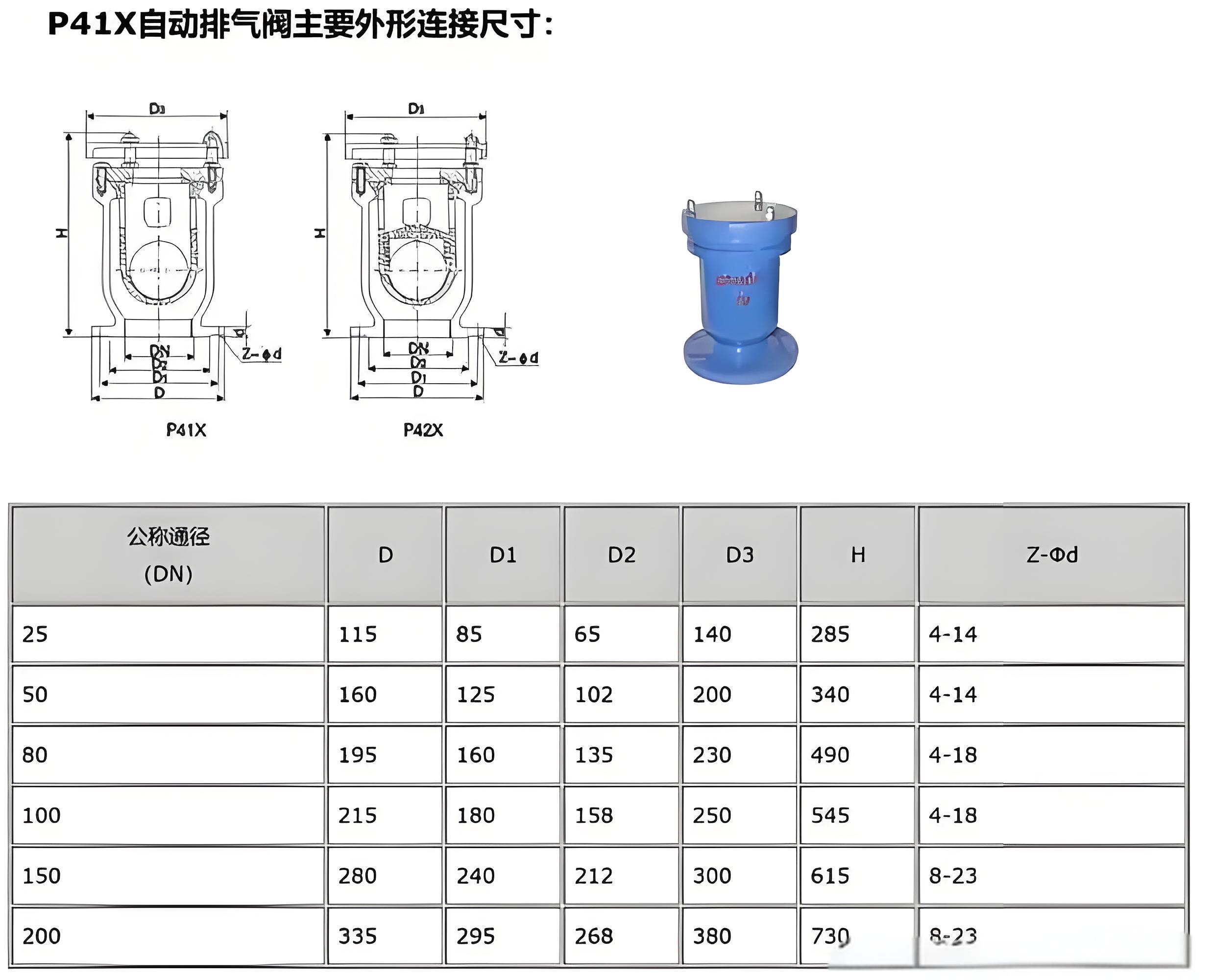

排气阀P41X-10 DN200产品介绍及结构图

[ 2025-08-29 ]

P41X-10 型 快速排气阀 （DN200）是专为 水泵 出水口及 配水管线 设计的管道?；ぷ爸?，采用 不锈钢浮球 与 丁腈橡胶 密封结构，具备自动排气、补气及防负压功能。 ‌
阀

核心参数

  • ‌公称通径‌：DN200
  • ‌阀体材质‌： 灰铸铁HT200
  • ‌密封材料‌：丁腈橡胶
  • ‌试验压力‌：
    • 阀体强度试验压力1.5MPa（保持30秒无渗漏）
    • 密封试验压力范围0.05-1.1MPa
  • ‌排气流量‌：最大可达同类双孔阀门的2.8倍
  • ‌响应时间‌：吸气响应时间小于0.5秒
  • ‌介质温度‌：0-80℃
  • ‌环境湿度‌：要求低于95%RH ‌
阀门

工作原理

当管道充水时，浮球随水位上升封闭排气孔；水位下降时，浮球位移开启小孔排气；负压状态下快速吸气防止管道塌陷。 ‌

排气阀

应用场景

  • 安装在离心泵出水口管段高点，消除启动时的气囊现象
  • 长距离输水管线中每隔500-800米设置一组，分段排除溶解气体 ‌

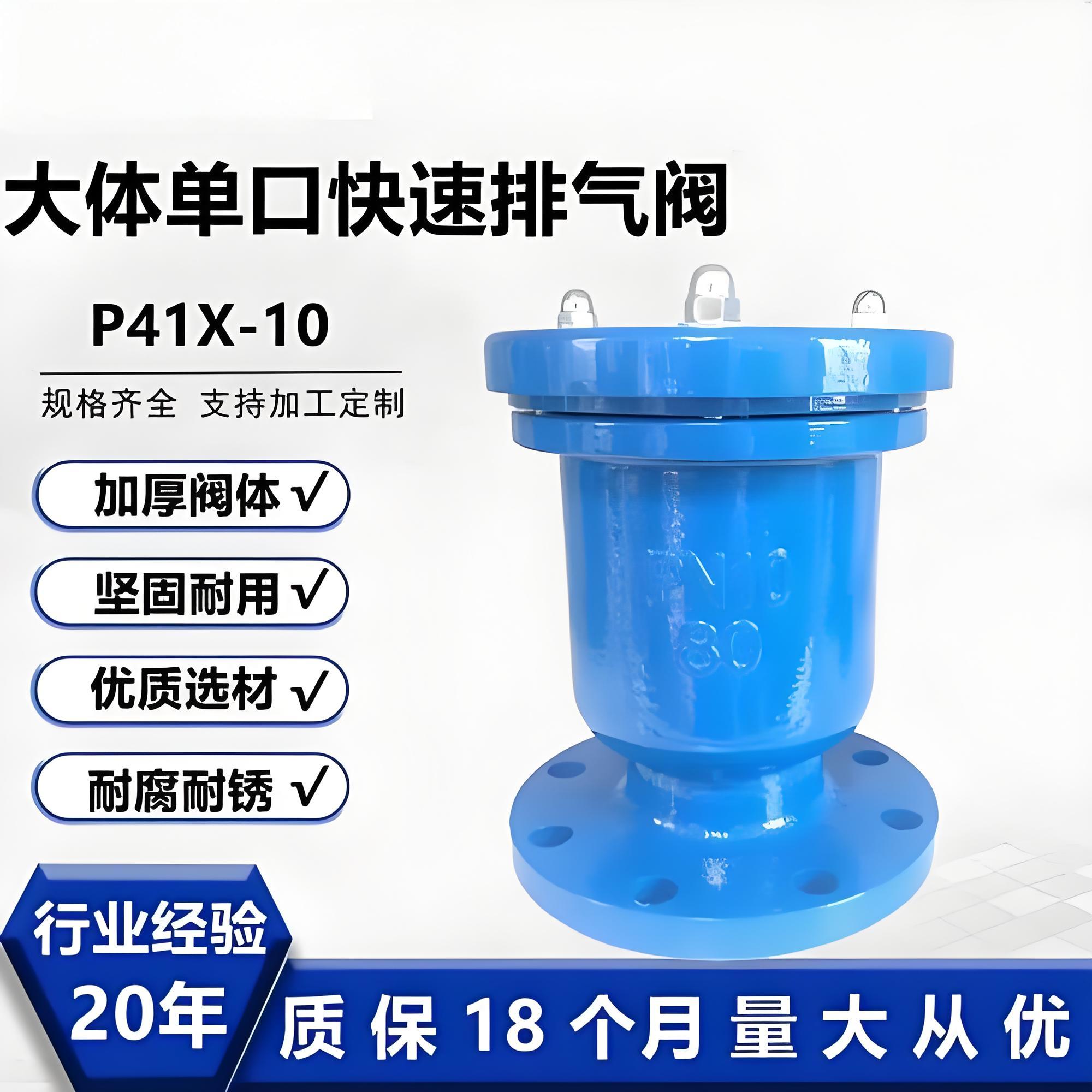

排气阀P41X-10

产品特点

  • 浮球采用316不锈钢材质，耐腐蚀性提升60%
  • 密封圈寿命可达10万次启闭循环
  • 一体化紧凑结构减少安装空间需求 ‌
