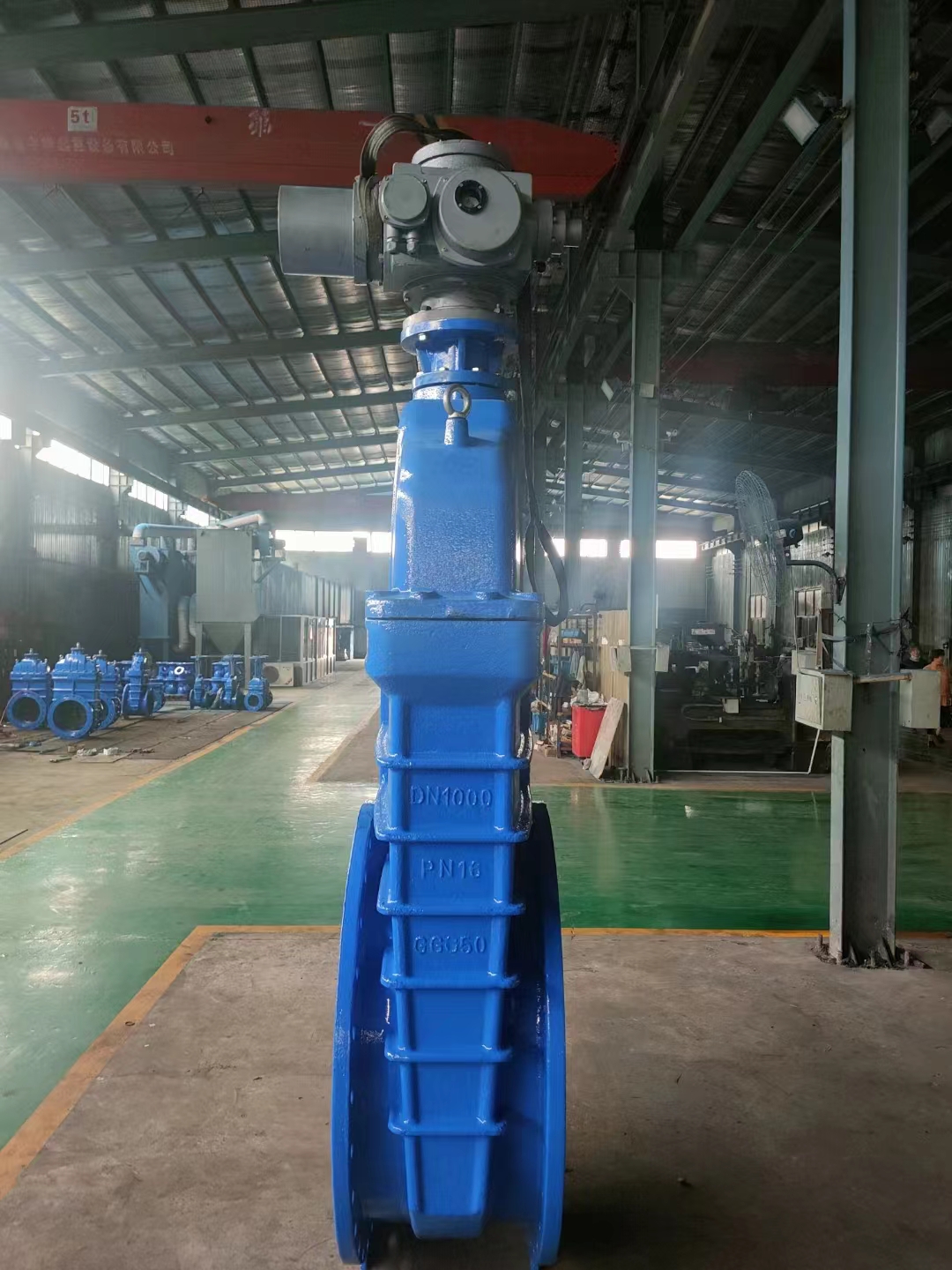

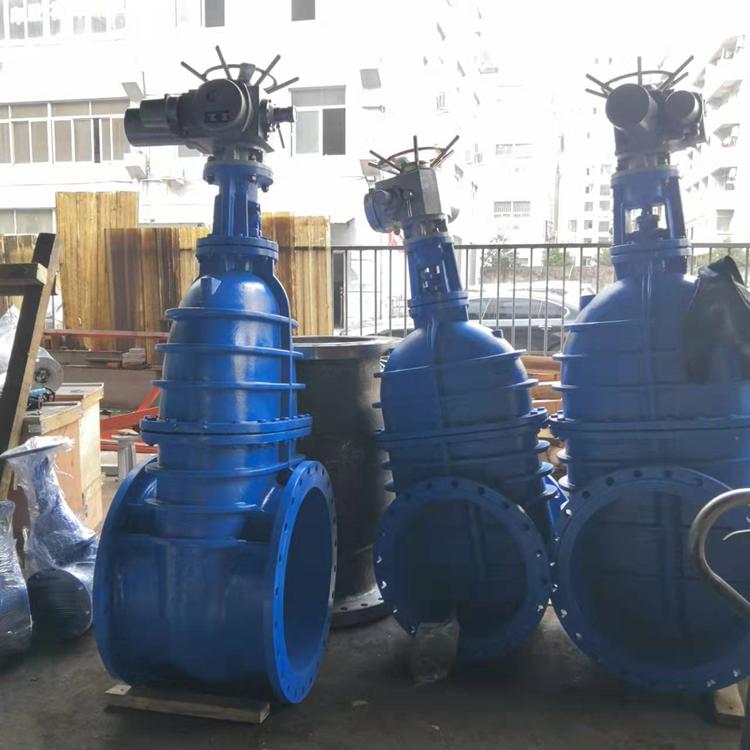

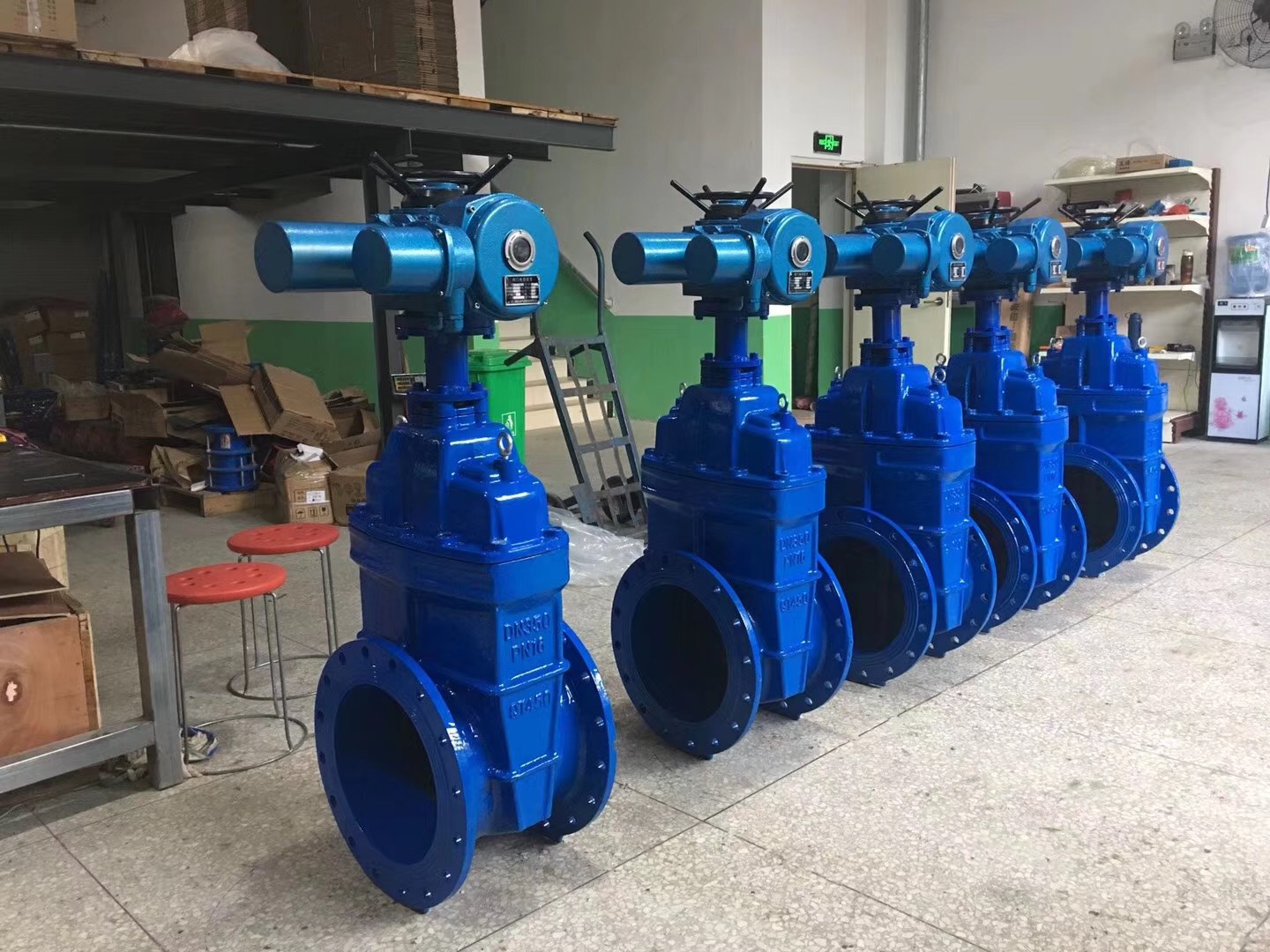

电动闸阀Z945X-16C DN300安装示意图及产品说明书

[ 2024-06-17 ]
本公司电动闸阀Z945X-16C DN300电动闸阀克服了一般闸阀密封性差，弹性疲乏，易生锈等缺陷。该电动闸阀是传统闸阀的换代产品，利用弹性闸板产生微量变形的补偿作用，达到良好的密封效果，具有开关轻巧，密封可靠，弹性记忆佳及使用寿命长等显著优点，可广泛应用于自来水、污水、建筑、食品、电力、医药、冶金、轻纺、能源系统等流体管线上作为调节和截流装置使用。平底式阀座传统的闸阀往往在通水洗管后即因外物诸如石头，木块，水泥，纸屑，杂物等淤积于阀底凹槽内。容易造成无法关闭紧密而形成漏水现象，低部采用与水管相同的平底，不易造成杂物淤积，使流体通畅无阻。·整体包胶阀板采用高品质的橡胶进行整体内，外包胶，国内*的橡胶硫化技术使得硫化后的阀板能够保证精确的几何尺寸，且橡胶与球墨铸铁闸板连接牢靠，不易脱落及弹性记忆佳。耐腐蚀阀阀体采用粉沫环氧树脂涂装，可防止阀体的腐蚀与生锈，并可用于污水系统。不易碎裂以往传统铸铁闸阀常园外物击中，碰撞或重叠而造成断裂等现象。由于改用球墨铸铁，此种情形已可大幅度减少。三“O”型环密封圈由于阀杆采用三“0”型环密封圈密封，可减少开关时的磨擦阻力，大幅减少漏水现象殛可以不停水施工更换密封圈。·有助生饮由于阀体内部以无毒性环氧树脂涂装，闸板的内外表面均以橡胶*包覆而不至于出现锈水或腐蚀现象，可供生饮。精铸阀体阀体采用精密铸造，精确的几何尺寸使得阀体内部无需任何精即可保证阀门的密封性。
电动闸阀Z945X-16C DN300安装示意图及产品说明书
产品名称
暗杆弹性座封闸阀
产品型号
Z45X、Z545X、Z645X、Z945X、RVHX
公称通径
DN50-DN600
压力范围
1.0-1.6MPa
阀体材质
球墨铸铁、铸钢、不锈钢
闸阀

电动闸阀Z945X-16C DN300产品用途，弹性座软密封闸阀广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、冶金、能源系统等流体管线上作为调节和截流装置使用。

软密封闸阀型号 Z45X-10 Z45X-16
工作压力(MPa) 1.0 1.6
适用温度(℃) ≤80
适用介质 水
材料 阀体、阀盖 球墨铸铁、铸钢、不锈钢
闸板 铸铁包橡胶
阀杆 不锈钢
密封面 阀体：本体，闸板：橡胶
填料 丁腈橡胶
阀

电动闸阀Z945X-16C DN300主要外形尺寸

公称通径 外形尺寸和连接尺寸
L D D1 D2 b-f Z-d 地下闸阀A 地下闸阀A H D0
Z45X/RVCX-10 SZ45X/RVHX-10
40 165 145 110 85 18-3 4-18 65 32 300 180
50 180 160 125 100 20-3 4-18 65 32 345 180
65 195 180 145 120 20-3 4-18 65 32 376 180
80 210 196 160 135 22-3 4-18 65 32 417 200
100 230 215 180 155 22-3 8-18 65 32 460 200
125 255 245 210 185 24-3 8-18 65 32 525 240
150 280 280 240 210 24-3 8-23 65 32 567 240
200 330 335 295 265 26-3 8-23 65 32 705 320
250 380 390 350 320 28-3 12-23 65 32 800 320
300 420 440 400 368 28-4 12-23 65 32 886 400
350 450 500 460 428 30-4 16-23 70 48 968 400
400 480 565 515 482 32-4 16-25 70 48 1090 500
450 510 615 565 532 32-4 20-25 70 48 1175 500
500 540 670 620 585 34-4 20-25 70 48 1414 720
600 600 780 725 685 36-5 20-30 70 48 1593 720
阀门厂家

型号规格

    型号

 额定转矩(N·M)

     　　　连接法兰号

    输出转速(r／min)

   质量(kg)

  转矩型   JB2920

  推力型   IS05210

   Z5／15

    50／150

2，2I

    F10

12／18／24／30／36／48／60

30-45

   Z20／30

    200／300

3，3I

    F14

  12／18／24／30／36／48

50-65

   Z45／60

    450／600

4

    F16

    12／18／24／36

110-125

  Z90／120

 　 900／1200

5，2I

    F25

    12／18／24／36

140-160

  Z180／250

  　1800／2500

7

    F30

    18／24／36

275-300

Z350／500

3500／5000

8

    F35

    18／24／36

310-350


 订货须知

  1、请按型号表示方法写明型号，开、关向所需转矩必须分别说明，若不说明则按本厂规定提供。

  2、环境具有爆炸性气体必须说明，并必须符合本说明，书中防爆标志的规定。

  3、请写明连接尺寸标准，阀杆直径及伸出长度，若连接尺寸与本说明书不符，可与本厂协商解决。

  4、手轮顺时针旋转为关阀，如与此相反必须说明。

 5、 推力型的阀杆螺母螺纹一般由用户加工，本厂只加工一预制孔。
