法兰电动蝶阀规格型号、规格尺寸表

[ 2021-07-14 ]
法兰电动蝶阀规格型号、规格尺寸表，大家知道吗？
法兰电动蝶阀d941x-16型号: d代表蝶阀。 9代表驱动装置是电动。 4代表阀门与管道的连接方式是法兰连接。 1有两种说法，第一种是阀门是中线的，那阀门就有可能是阀体内衬胶的软密封蝶阀，第二种说法是垂直板式（阀门全关时，蝶板和通道垂直），那就有可能是两偏心橡胶软密封蝶阀（ 但是中线蝶阀也是垂直板式，要注意一下），实际就是常说的42X蝶阀， X代表密封副至少有一种是橡胶，也有可能是阀体内衬胶，也有可能是蝶板上的密封圈是橡胶。 16代表公称压力为PN16，也就是1.6兆帕，1.6Mp

法兰电动蝶阀D943H—10—600
蝶阀D943H—10—600表示的是口径为DN600的蜗轮法兰三偏心蝶阀，压力10公斤，下面将拆分为您介绍。
D代表蝶阀、9代表电动、4代表法兰连接、3代表三偏心结构、H代表阀座密封为不锈钢硬密封、10代表公称压力为10公斤，也就是1.0mpa、600代表阀门口径为DN600mm。
 法兰电动蝶阀规格型号
法兰电动蝶阀 D941W-0.1C D941H-16C 字母代表着什么
D941W-0.1C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），阀体直接加工（W），压力等级是PN0.01Mpa（0.1），壳体材质是铸钢（C）。
D941H-16C意思是：蝶阀（D），传动形式是电动（9），连接方式是法兰式（4），结构形式是中线型（1），密封材质是不锈钢（H），压力等级是PN1.6Mpa（16），壳体材质是铸钢（C）。

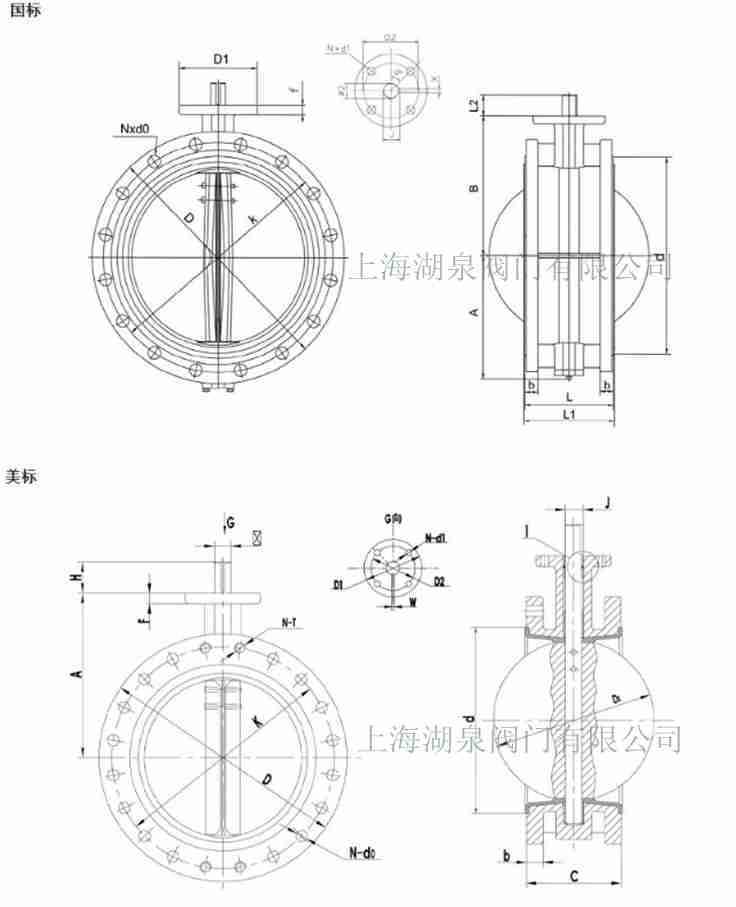

法兰电动蝶阀主要外形连接尺寸单位：mm
DN L H HO A B 0.6MPa 1.0MPa 1.6MPa
DO n-d DO n-d DO n-d
50 43 63 235 270 110 110 4-14 125 4-18 125 4-18
65 46 70 250 270 110 130 4-14 145 4-18 145 4-18
80 46 83 275 270 110 150 4-18 160 8-18 160 8-18
100 52 105 316 270 110 170 4-18 180 8-18 180 8-18
125 56 115 340 310 110 200 8-18 210 8-18 210 8-18
150 56 137 376 310 110 225 8-18 240 8-22 240 8-22
200 60 164 430 353 150 280 8-18 295 8-22 295 8-22
250 68 206 499 353 150 335 12-18 350 12-22 355 12-26
300 78 230 570 380 150 395 12-22 400 12-22 410 12-26

电动执行机构技术参数 阀体参数
电源 AC110、220、380V/DC24、220V 公称通径 DN40～500mm
输出力矩 50N·M～2000N·M 公称压力 PN1.0、1.6MPa
任选功能 开关型、触点型、开度信号、智能型 阀轴材质 碳素钢、304/316/316L不锈钢
动作范围 0～90°±5° 阀体材质 球墨铸铁、碳素钢、不锈钢
动作时间 15秒/30秒/60秒 阀板材质 球墨铸铁、304/316/316L不锈钢、尼龙
环境温度 -30°～60° 阀座密封 EPDM、NBR、橡胶
手动操作 附带手柄操作 结构形式 中线型、无销型
限位 电气、机械二重限位 温度 EPDM≤120℃；NBR≤68℃
防护等级 IP-67（防爆外壳：ExdⅡBT4IP67可?。?/td> 适用介质 水、空气、天然气
输入信号 0-10，1-5VDC/4-20mA（智能型） 特点 用途广、整体造价低、流量大、流阻小
