软密封闸阀阀门首页 > 产品展示 > 闸阀 > 软密封闸阀 >

产品名称： dn800暗杆软密封电动闸阀[ 2023-03-07 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、 dn800暗杆软密封电动闸阀产品介绍

    上海湖泉阀门集团有限公司电动暗杆软密封闸阀:电动、法兰连接、暗杆楔式刚性单闸板,阀座密封面材料为丁腈橡胶,公称压力 PN10,阀体材料为灰铸铁的闸阀。 产品性能参数 Z945X-10 型铸铁电动暗杆软密封闸阀主...软密封电动暗杆闸阀可广泛用于自来水、污水、建筑、石油、化工、食品、医药、轻纺、电力、船舶、治金、能源系统等流体管线上作为调节和截流装置使用。

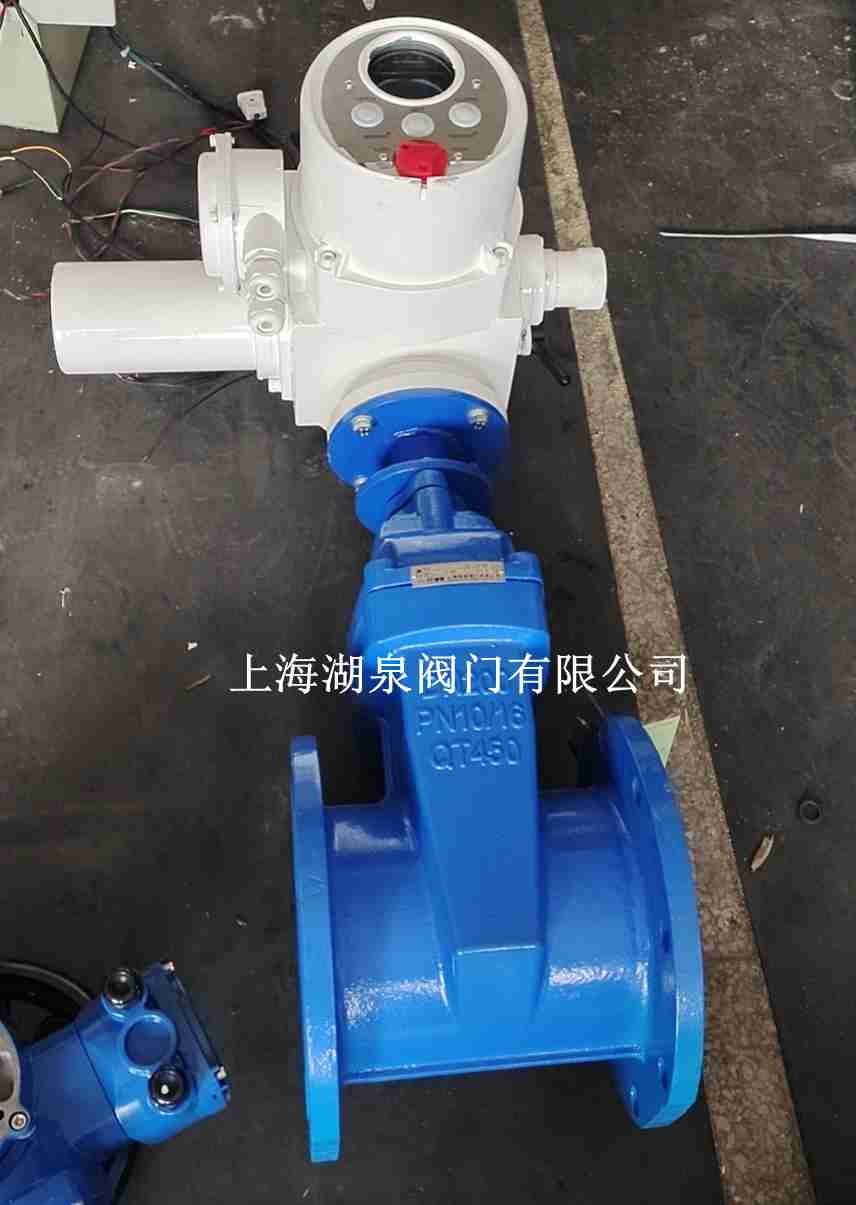

    暗杆软密封电动闸阀

    二 、 dn800暗杆软密封电动闸阀 技术标准

    执行标准 设计制造 结构长度 法兰面尺寸 试验-检验
    GB/T12234-89 GB/T12221-89 JB79 GB/T9113 JB/T9092-99 GB/T13927-92

    三 、  dn800暗杆软密封电动闸阀主要性能规范

    型号 公称压力 (MPa) 试验压力 (MPa) 工作温度 使用介质
    密封 强度
    Z945H-10 1.0 1.1 1.5 ≤200 ℃ 水、蒸汽、油
    Z945W-10
    Z945T-10 ≤100 ℃ 油品、煤气

    四 、  dn800暗杆软密封电动闸阀主要零件材料

    1 阀体 灰铸铁、铸钢
    2 闸板 碳钢+合金钢、灰铸铁、灰铸铁+黄铜
    3 阀杆 碳钢、不锈钢、黄铜
    4 垫片 四氟垫片、金属石墨垫片
    5 大阀盖 灰铸铁、铸钢
    6 小阀盖 灰铸铁、铸钢
    7 填料 句四氟乙烯、柔性石墨、浸油石棉盘根
    8 支架 灰铸铁、铸钢

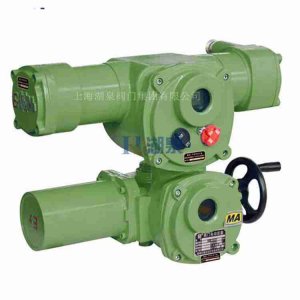

    9 电动执行器 壳体(HT200、WCB)

  • 五 、 主要外形及连接尺寸

    公称通径DN L H W D D1 D2 b
    50 180 根据客户
    所要求配
    置电动执
    行器而定    		 160 125 100 20
    65 195 180 145 120 20
    80 210 195 160 135 22
    100 230 215 180 155 22
    125 255 245 210 185 24
    150 280 280 240 210 24
    200 330 335 295 265 26
    250 380 390 350 320 28
    300 420 440 400 368 28
    350 450 500 460 428 30
