内螺纹球阀阀门首页 > 产品展示 > 球阀 > 内螺纹球阀 >

产品名称：q911f dn20一片式电动球阀[ 2022-08-15 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、q911f dn20一片式电动球阀产品介绍

    上海湖泉阀门集团有限公司q911f dn20一片式电动球阀适用于PN1.0～6.4MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，为你介绍一片式球阀相关标准、选型、作用、结构图、规格型号;外形尺寸、工作原理、产品说明书、安装维护及产品示意图;为广大用户提供高品质、高性能， 一片式球阀,一体式高温球阀,二片式球阀,采用不锈钢,采用技术,让您更耐用,品质更稳定,安全可靠,道锤炼,价格更低,产品质量更严格,其质量更优良,产品质量更优良,  选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
    q911f dn20一片式电动球阀

    二、q911f dn20一片式电动球阀产品特点

     一片式球阀二片式球阀三片式球阀区别： 一片式球阀，二片式球阀，三片式球阀根本的区别在阀体结构上。
    一片式球阀是缩径的，由一个塞头将球体固定，流量比较??；
    二片式球阀是全通径的，由两片阀体夹住球体固定的，维修相对复杂，中间的螺丝松紧度很关键，关系到是否漏气。密封性比较好；
    三片式球阀跟二片式球阀类似，也是全通径的，但球体中间多了一个阀体，再由两边带颈法兰夹住，承受压力较好，安装方便，易拆卸维修和清洗.

    三、q911f dn20一片式电动球阀产品主要零部件材料

    NO 零件名称 PART NAME 材料（MATERIAL）
    1 阀体 Body CF8M CF8 WCB
    2 阀盖 Cap CF8M CF8 WCB
    3 阀座 Seat RPTFE
    4 球 Ball SS304 SS316
    5 密封垫 Seal Gasket PTFE
    6 阀杆密封 Stem Seal PTFE
    7 阀杆 Stem SS316
    8 阀杆填料 Stem Packing PTFE
    9 填料压盖 Packing gland SS304
    10 弹性垫圈 Spring washer SS301
    11 手柄 Handle SS304
    12 螺母 Stem Nut SS304

    四、q911f dn20一片式电动球阀产品主要技术参数

    公称通径 DN（mm） 6～100mm
    公称压力 PN（MPa） 2.5 4.0 6.4
    试验压力 强度试验压力 3.8 6.0 9.6
    高密封试验压力 3.0 4.8 7.6
    低压气密封试验压力 0.6 0.6 0.6
    适用介质 水、蒸汽、油品、酸类腐蚀性等。
    适用温度 < 150℃（PTFE） < 300℃（PLL）

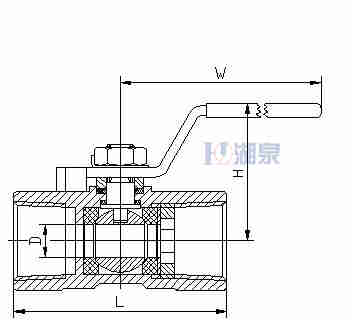

  • 五、q911f dn20一片式电动球阀产品规格尺寸

    公称通径 管螺纹 尺寸（mm） 重量WT（g）
    d L W H E D D
    6 1/4″ 8 60 110 56 11.5 30 320
    10 3/8″ 18 60 110 58 11.5 31 320
    15 1/2″ 10.5 60 110 58 14 32 350
    20 3/4″ 13 67.5 110 62 15 38 430
    25 1″ 17 73 110 68 15 45 570
    32 1 1/4″ 22 90 150 75 18 53.4 1000
    40 1 1/2″ 25 97.5 150 83 19 63 1550
    50 2″ 32 112 150 90 19 73 2170
    65 2 1/2″ 40 132 180 95 21 92 3625
    80 3″ 50 156 220 100 27 109 5800
    100 4″ 65 196 250 115 29 138 7200

  • 一片式电动球阀
