法兰截止阀阀门首页 > 产品展示 > 截止阀 > 法兰截止阀 >

产品名称：j941h-40电动截止阀厂家[ 2021-11-03 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、j941h-40电动截止阀厂家产品介绍

    上海湖泉阀门集团有限公司j941h-40电动截止阀厂家可以安装在管道的任何位置上，介质从下往上。该电动截止阀产品设计制造按标准GB12235，结构合理,密封可靠,性能优良,造型美观。合金钢截止阀适用于 的蒸汽、油品管道上，不锈钢截止阀适用于各类腐性介质的管道上，有良好的防腐性的足够的强度。截智能一体化电动截止阀 高压截止阀止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式（阀杆升降，手轮不升降），也有升降旋转杆式（手轮与阀杆一起旋转升降，螺母设在阀体上）。在该电动截止阀中，阀瓣和阀座通常是基于柱塞原理设计的。阀瓣磨光成柱塞与阀杆相连接，密封是由套在柱塞上的两个弹性密封圈实现的。两个弹性密封圈用一个套环隔开，并通过由阀盖螺母施加在阀盖上的载荷把柱塞周围的密封圈压牢。弹性密封圈能够更换，可以采用各种各样的材料制成，该阀门主要用于"开"或者"关"，但是备有特制形式的柱塞或特殊的套环，也可以用于调节流。

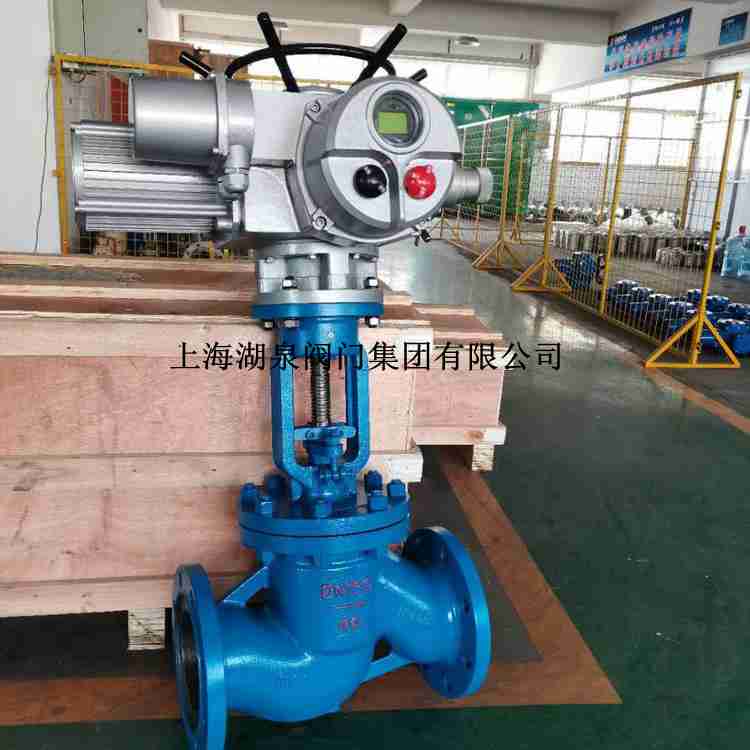

    j941h-40电动截止阀厂家
    电动截止阀

    二、j941h-40电动截止阀厂家产品技术参数

    根据通道方向
    1、直通式截止阀;
    2、直流式截止阀;
    在直流式或Y形截止阀中，阀体的流道与主流道成一斜线，这样流动状态的破坏程度比常规截止阀要小，因而通过阀门的压力损失也相应的小了。
    3、角式截止阀;
    在角式截止阀中，流体只需改变一次方向，以致于通过此阀门的压力降比常规结构的截止阀小。
    4、柱塞式截止阀;
    公称压力
    Pressure Class    		 试验压力Testpressure
    壳体Shell 密封（水）
    Seat(water)    		 密封（气）
    Seat(Air)    		 上密封 （水）
    Back Seat (water)
    4.0 6.0 4.4 0.6 4.4

    公称压力4.0MPa
    DN L D D1 D2 D6 b f2 f Z-d H Weight
    50(DZW10I) 230 160 125 100 88 20 4 3 4-18 645 61
    65(DZW10I) 290 180 145 120 110 22 4 3 8-18 690 75
    80(DZW20I) 310 195 160 135 121 22 4 3 8-18 715 84
    100(DZW30) 350 230 190 160 150 24 4.5 3 8-23 770 101
    125(DZW45) 400 270 220 188 176 28 4.5 3 8-25 782 207
    150(DZW60) 480 300 250 218 204 30 4.5 3 8-25 875 226
    200(DZW90I) 600 375 320 282 260 38 4.5 3 12-30 1160 339
