对夹蝶阀阀门首页 > 产品展示 > 蝶阀 > 对夹蝶阀 >

产品名称：厂家直销对夹式电动蝶阀[ 2022-09-06 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸

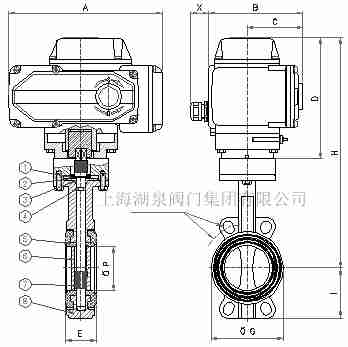

  • 结构图片

  • 一、厂家直销对夹式电动蝶阀产品介绍

    上海湖泉阀门集团有限公司对夹式电动蝶阀产品型号：D971X 公称通径：DN40~600mm 公称压力：PN1.0~1.6MPa 主要材质：WCB、球墨铸铁、304、316 连接方式：对夹式、法兰式、LT凸耳对夹式 设计制造：GB/T12238-2008 连接标准：JB/T 79.1-1994 ASME B16.10 结构长度：GB/T12221-2005 ASME B16.5 压力试验：GB/T13927-2008，广泛用于治金、电力、石油化工、以及给排水和市政建设等工业管道上，作调节流量和载断流体使用。
    厂家直销对夹式电动蝶阀

    二、厂家直销对夹式电动蝶阀产品采用标准

    制造标准：中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产。阀体材质：铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20#、25#、锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。工作压力1.0Mpa-50.0Mpa。工作温度：-196℃-650℃。连接方式：内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍。驱动方式：手动、气动、液动、电动。

    三、 厂家直销对夹式电动蝶阀主要技术参数

    公称通经DN（mm) 50～2000
    公称药理PN（MPa) 0.6 1.0 1.6 2.5
    密封试验(MPa) 0.66 1.1 1.76 2.75
    强度试验(MPa) 0.9 1.5 2.4 3.75
    适用温度 碳钢：-29℃～425℃不锈钢：-40℃～650℃
    适用介质 水、空气、天然气、油品及弱腐蚀性流体
    泄漏率 符合GB/T13927-92标准
    驱动方式 蜗轮传动、电动、气动、液动

  • 公称通经(DN) 主要尺寸 法兰尺寸和螺栓规格
    1.0MPa 1.6MPa 2.5MPa
    L H H1 D1 4-Ф－M D1 4-Ф－M D1 4-Ф－M
    50 43 530 112 125 Ф18 125 Ф18 125 Ф18
    65 46 530 115 145 Ф18 145 Ф18 145 Ф18
    80 49 565 120 160 Ф18 160 Ф18 160 Ф18
    100 56 600 138 180 Ф18 180 Ф18 190 Ф23
    125 64 640 164 210 Ф18 210 Ф18 220 Ф27
    150 70 705 175 240 Ф23 240 Ф23 250 Ф27
    200 71 775 208 295 M20 295 M20 310 M24
    250 76 945 243 350 M20 355 M24 370 M27
    300 83 1070 283 400 M20 410 M24 430 M27
    350 92 1140 310 460 M20 470 M24 490 M30
    400 102 1210 340 515 M24 525 M27 550 M33
    450 114 1335 380 565 M24 585 M27 600 M33
    500 127 1415 410 620 M24 650 M30 660 M33
    600 154 1605 470 725 M27 770 M33 770 M36
    700 165 1844 550 840 M27 840 M33 875 M39
    800 190 2040 640 950 M30 950 M36 990 M45
    900 203 2255 710 1050 M30 1050 M36 1090 M45
    1000 216 2380 770 1160 M33 1170 M39 1210 M52
    1200 254 2640 890 1380 M36 1390 M45 1420 M52

  • 厂家直销对夹式电动蝶阀
