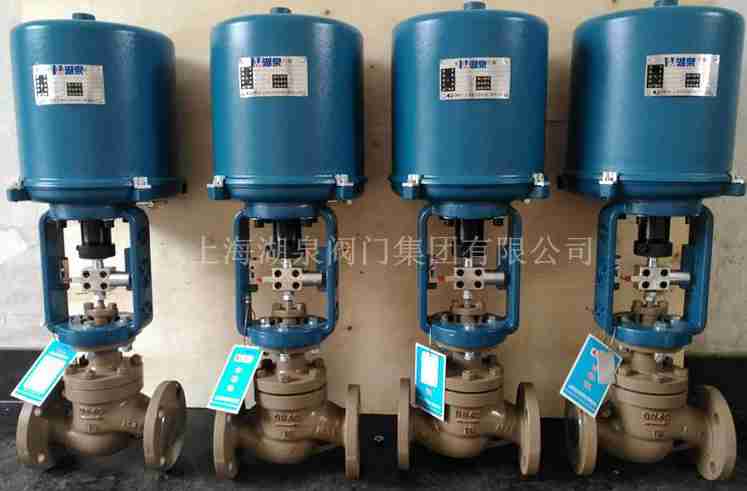

产品名称：小流量电动调节阀[ 2021-09-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、小流量电动调节阀产品介绍

    上海湖泉阀门集团有限公司小流量电动调节阀 由电动执行机构和小流量调节阀体组成，小流量调节阀阀体的具体选型是根据客户提供的阀前压力、阀后压力、介质种类、介质温度、流量大小来具体选型。我公司技术工程师根据客户提供的参数，确定阀座缩径，进而控制阀门的流量大小。该公司小流量电动调节阀具有体积小，重量轻、连线简单、流量大、调节精度高等特点，它广泛应用于电力、石油、化工、冶金、环保、轻工等行业的工业过程自动控制系统中。


    二、小流量电动调节阀主要技术参数

    公称通径(DN) G3/8"、1/2"、G3/4"、G1"
    阀座直径(dn) 1.5 2 3 4 5 6 7 8 9 10 11 12 15
    额定流量系数KV 0.025 0.05 0.08 0.12 0.20 0.32 0.50 0.80 1.00 1.40 1.55 1.85 2.23
    允许压差(MPa) ≤公称压力
    公称压力(MPa) 1.6、2.5、4.0、6.4、10.0、16.0、25.0、32.0
    额定行程(mm) 8 10 12
    阀盖形式 标准型(-17～+250℃)、高温型(+250～+450℃)、低温型(-40～-196℃)、波纹管密封型(-40～+350℃)
    压盖形式 螺栓压紧式
    密封填料 V型聚四氟乙烯填料、V型柔性石墨填料
    阀芯形式 单座式
    流量特性 等比、直线性
    配置执行器类别 PSL系列、3810L系列等电动执行器(客户品牌亦可)
    执行器参数 电源电压：220V、输入信号：4-20mA或1-5V·DC、输出信号：4-20mA·DC
    防护等级：相当IP65、隔爆标志：ExdⅡBT4(ExdⅡBT6特殊定制)、手操功能：手柄
    环境温度：-25～+70℃、环境湿度：≤95%

    三、小流量电动调节阀主要零部件参数

    阀体 WCB 304 316 316L
    垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片 PTFE\石墨垫片
    阀座 304 304 316 316L
    阀芯 304 304 316 316L
    阀盖 WCB 304 316 316L
    阀杆 304 304 316 316L
    填料 PTFE/石墨 PTFE/石墨 PTFE/石墨 PTFE/石墨
    填料压盖 WCB 304 316 316L

    四、小流量电动调节阀  性能参数

    项目 指标值
    基本误差% 配3810L±2.5； 配PSL±1.0
    回差% 配381L ±2.0； 配PSL±1.0
    死区% 1.0
    始终点偏差% 电开 始点±2.5 终点±2.5
    始点±2.5 终点±2.5
    电关 始点 ±2.5
    终点 ±2.5
    额定行程偏差% ≤2.5
    泄露量L/h 0.01%×阀额定容量
    可调范围R 30：1

  • 五、小流量电动调节阀 主要外形连接尺寸

    公称通径DN 阀座直径dn L H H1 (3810) H1 (PSL) D R
    G3/8" 1.5～12 110 30 473 537 177 225
    G1/2" 1.5～12 110 30 473 537 177 225
    G3/4" 1.5～12 110 30 473 537 177 225
    G1"
