产品名称：电动球阀智能型[ 2021-09-01 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、电动球阀智能型产品介绍

    上海湖泉阀门有限公司智能型电动球阀用于两位切断、调节的场合。球阀与执行器的连接采用直连方式，电动执行器 内置伺服系统，无须另配伺服放大器，输入4-20mA信号及220VAC电源即可控制运转。具有连线简单，结构紧凑、尺寸小、重量轻、阻力小、动作稳定可靠等优点?？筛萦没б罅砼渲玫缱邮降缍葱谢埂Ｆ溆苫刈头辣切谐痰缍葱衅骱蚈型阀结构组成，属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出，可实现对工艺管路中流体介质的比例调节或二位开关控制，达到对流体介质的流量、压力、温度、液位等参数的自动化控制。广泛应用于环保、轻工、石油、造纸、化工、电力等行业的工业自动控制系统中。

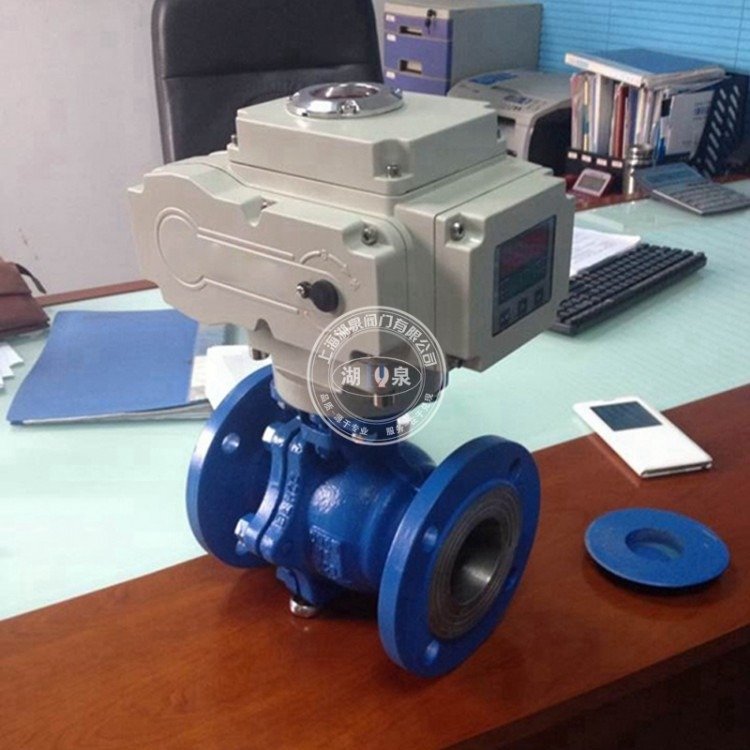

    电动球阀智能型

    二、电动球阀智能型产品技术参数

    公称通径：DN15-DN500
    公称压力：1.6-16MPA
    设计温度：-29-550
    连接方式：法兰，螺纹，焊接、对焊、承插焊、
    适用介质：水、气、油、化工、盐水、燃气，天然气等等介质
    电源电压：DC24V、DC220V、AC110V、AC220V、AC380V
    控制方式：开关型、无源触点型、阀位信号反馈型、智能调节型（输入输出4-20mA）
    其它配置：防爆型电动执行器，带手动装置（无电源的情况下可手动开关阀门）
    输出执行器位置信号：低漂移输出4-20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω
    环境温度：0-70℃，湿度：35-85%
    有超温?；すδ埽憾ㄎ黄骺悄谖露?ge;70℃时，定位器停止对执行器的开闭控制
    可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）
    调节（给定）输入信号：4～20mA；输入电阻150Ω。
    位反信号输出：4～20mA；输出负载电阻≤750Ω。
    灵敏度：0.05%。
    死区值：0～4%。
    定位误差：≤±0.5%（与机械机构有关）。
    阻尼特性：死区值大于0.5％，无振荡。
    迟滞：不大于0.2S。
    工作电源：AC220V±10％。
    电机驱动电流：长期工作不大于1.5A。
    电气限位范围关限位：0～100％开限位0～100%
    显示精度：0.5级。
    工作环境温度：－25～70℃。
    环境湿度：≤95％RH。
    智能型电动球阀

    三、电动球阀智能型产品功能说明

    电源 AC110、220、380V/DC24、220V 公称通径 DN15～200mm
    输出力矩 50NM～2000NM 公称压力 PN1.6、2.5MPa
    任选功能 开关型、触点型、开度信号、智能调节型 阀轴材质 WCB,不锈钢
    动作范围 0～905 阀体材质 碳钢、304/316/316L不锈钢
    动作时间 15秒/30秒/60秒 球体材质 钢衬F46、F3、F4、PFA、PO
    环境温度 -30～60 阀座密封 FEP(F46),PCTFE(F3),PTFE(F4),PFA,PO
    手动操作 附带手柄操作 温度 50～180
    限位 电气、机械二重限位 适用介质 硝酸类、醋酸类、碱类、强氧化性介质等
    防护等级 IP-67(防爆外壳:ExdBT4IP67可选)
    输入信号 0-10，1-5VDC/4-20mA(智能调节型) 特点 耐酸碱，密封性能好、阻力小、动作稳定

    阀体说明 技术参数
    公称通径  15-500mm 电压电压  AC220V、AC380V（其它特制）
    公称压力  PN10 PN16 PN25 PN40 PN64 PN100 环境温度  -30℃～+70℃
    连接方式  法兰连接 防护等级  IP67
    阀体材质   WCB
    碟板材质   WCB 201L 304 功能选项
    密封材料  PTFE PTL PPL FH硬质合金 哈氏合金 防 爆 型  防爆等级：dIIBT4
    工作温度 C3：-30℃～150℃ 信号反馈  X1机械无源信号，X2有源信号
    C5：-30℃～220℃ 手动功能  手动功能 电动执行器带有手动开阀、关阀功能
    C6：-30℃～250℃ 开关型   通电开到位，通电关到位。
    C8：-40℃～400℃ 调节型   调节型输入4～20mA、1～5V、0～10V信号，实现球阀调节功能
    C9：-40℃～450℃ 适用介质  强酸、强碱、气体或液体
    标准规范 备 注    电动参数请另参考选配的电动执行器资料
    法兰标准  GB9113.1
    检测与试验 GB/T13927-1992 设计标准  GB/T12237-1989

  • 1.6Mpa
    通径DN L D K D1 n-φd   i H W
    mm m
    15 in 130 95 65 46 4-φ14 14 2 190 196
    20 1/2″ 140 105 75 56 4-φ14 16 2 185 196
    25 3/4″ 150 115 85 65 4-φ14 16 2 210 196
    32 1″ 165 135 100 76 4-φ18 18 3 220 196
    40 11/4″ 180 145 110 84 4-φ18 18 3 230 196
    50 11/2″ 200 160 125 99 4-φ18 20 3 265 196
    65 2″ 220 180 145 118 4-φ18 20 3 300 255
    80 21/2″ 250 195 160 132 8-φ18 20 3 325 255
    100 3″ 280 215 180 156 8-φ18 22 3 350 255
    125 4″ 320 245 210 184 8-φ18 22 3 375 255
    150 5″ 360 280 240 211 8-φ22 24 3 420 255
    200 8″ 400 335 295 266 12-φ22 24 3 460 255
