产品名称：矿用防爆电动蝶阀[ 2016-06-29 ]

订购热线：021-64162222
订购传真：021-62677999
质量稳定：实行全过程质量监控，细致入微全方位检测！
价格合理：高效内部成本控制，减少了开支，让利于客户
交货快捷：先进生产流水线，充足的备货，缩短了交货期！
  • 产品介绍
  • 规格尺寸
  • 结构图片

  • 一、矿用防爆电动蝶阀介绍


    矿用防爆电动蝶阀有普通防爆型和矿用防爆（煤安MA级）产品。是由高品质密封蝶阀和高精度电动执行器组成。矿用防爆电动蝶阀的结构形式有：三偏心结构和单偏心结构，密封形式有：金属密封和软密封结构。防爆等级BT4，质量稳定，防爆性能好，可用于防爆场合，煤矿地面及非采掘工作面，专业级MA煤安产品。该产品广泛用于易燃易爆等场所，如沼气、煤气、煤矿等等?？笥梅辣缍Э笥梅辣缍Ы有问椒治ɡ际胶投约惺搅街??？晒惴河τ糜谑称罚繁?，轻工，石油，化工，教学设备，造纸，电力等到行业的工业过程自动控制系统中。矿用防爆电动蝶阀在食品、医药、化工、石油、电力、轻纺、造纸等给排水、气体管道上作调节流量和截流介质的作用。

    二、矿用防爆电动蝶阀产品特点


    1、设计新颖、合理、结构独特，重量轻，启闭迅速。
    2、操力矩小，操作方便，省力灵巧。
    3、可以任何位置安装，维修方便。
    4、密封件可以更换，密封性能可靠达到双向密封零泄漏。
    5、密封材料耐老化、耐腐蚀，使用寿命长等特点。

    三、矿用防爆电动蝶阀主要设计标准


    设计标准 GB/T2238-1989
    法兰连接尺寸 GB/T9113.1-2000；GB/T9115.1-2000；JB78
    结构长度 GB/T12221-1989
    压力试验 GB/T13927-2000；JB/T9092-1999

    四、矿用防爆电动蝶阀执行器主要技术参数


    输入信号 4～20mADCc 1-5VDC 220VAC开关接点信号
    阀位输出信号 4～20mADC，负载电阻：≤500Ω
    分辨率 高于1/200
    死区 0.4～1.2%可调
    信号隔离 输入信号、输出信号、电源三隔离
    故障状态 可设定为0-100%全行程任意位置
    工作温度 -10～55℃
    相对湿度 ≤90%（不凝结）
    位置转换精度 ±0.5%
    绝缘电阻 ≥100MΩ（500VDC.）
    绝缘强度 2000VAC，1分钟（输入对输出对电源对地）
    采用独特的电制动线路，因而定位精度高，执行机构灵敏，启动停止迅速,运行平稳。同时具有抗干扰、抗浪涌电压、防击穿能力强的特点。适用于动作频繁的调节回路，当接通持续率为25%时，每小时动作次数可达630-1200次。

    五、矿用防爆电动蝶阀主要零件材料


    零件名称 材料
    阀体 球墨铸钢、铸钢、合金钢、不锈钢
    蝶板 灰铸铁、球墨铸钢、铸钢、不锈钢及特殊材料
    密封圈 各种橡胶、聚四氟、不锈钢
    阀杆 2Cr13、不锈钢
    填料 O型圈、柔性石墨

    六、矿用防爆电动蝶阀主要性能规范


    公称通径DN（mm） DN50～1200
    公称压力 PN（MPa） 0.6 1.0 1.6 2.5
    试验压力 强度试验 0.9 1.5 2.4 3.75
    密封试验 0.66 1.1 1.76 2.75
    低压气密试验 0.5～0.7
    适用介质 空气、水、污水、蒸气、煤气、油品等

    产品订货须知：

    一、①矿用防爆电动蝶阀产品名称与型号②矿用防爆电动蝶阀口径③是否带附件以便我们的为您正确选型。

    二、若已经由设计单位选定上海湖泉的矿用防爆电动蝶阀型号，请按矿用防爆电动蝶阀型号直接向我司销售部订购。

    三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的湖泉阀门专家为您审核把关。

    感谢您访问我们的网站【http://www.5735p.cn/】,如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。


  • 七、矿用防爆电动蝶阀安装连接尺寸


    公称通经（DN） 主要尺寸 法兰尺寸
    L L1/L2 H H1 1.0MPa 1.6MPa 2.5MPa
    硬密封 软密封 D D1 n-Фd D D1 n-Фd D D1 n-Фd
    50 108 43 112 63 530 165 125 4-18 165 125 4-18 165 125 4-18
    65 112 46 115 70 530 185 145 4-18 185 145 4-18 185 145 8-18
    80 114 46 120 83 565 200 160 4-18 200 160 8-18 200 160 8-18
    100 127 52 138 105 600 220 180 8-18 220 180 8-18 235 190 8-22
    125 140 56 164 115 640 250 210 8-18 250 210 8-18 270 220 8-26
    150 140 56 175 137 705 285 240 8-22 285 240 8-22 300 250 8-26
    200 152 60 200 164 775 340 295 8-22 340 295 12-22 360 310 12-26
    250 165 68 243 206 945 395 350 12-22 405 355 12-26 425 370 12-30
    300 178 78 250 230 1070 445 400 12-22 460 410 12-26 485 430 16-30
    350 190 78 280 248 1140 505 460 16-22 520 470 12-26 555 490 16-33
    400 216 102 305 289 1210 565 515 16-26 580 525 16-26 620 550 16-36
    450 222 114 350 320 1335 615 565 20-26 640 585 16-30 670 600 20-36
    500 229 127 380 343 1415 670 620 20-26 715 650 20-30 730 660 20-36
    600 267 154 445 413 1605 780 725 20-30 840 770 20-33 845 770 20-39
    700 292 165 480 478 1844 895 840 24-30 910 840 24-36 960 875 24-42
    800 318 190 530 525 2040 1015 950 24-33 1025 950 24-39 1085 990 24-48
    900 330 203 580 585 2255 1115 1050 28-33 1125 1050 28-39 1185 1090 28-48
    1000 410 216 650 640 2380 1230 1160 28-36 1255 1170 28-42 1320 1210 28-56
    1200 470 254 760 755 2640 1455 1380 32-39 1485 1390 32-48 1530 1420 32-56

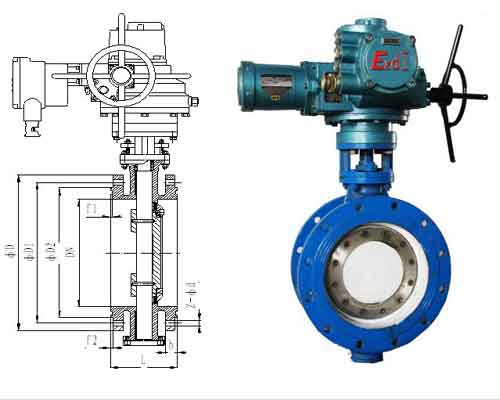

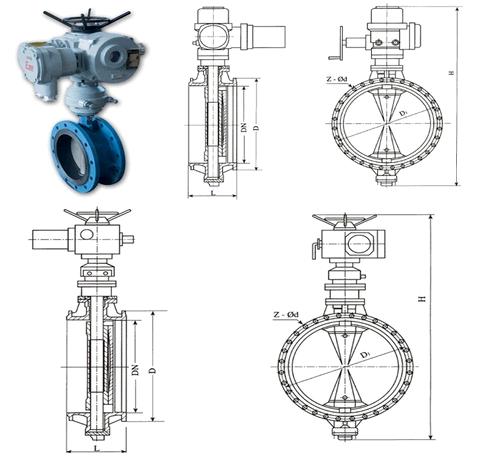

  • 八、矿用防爆电动蝶阀结构图


    矿用防爆电动蝶阀矿用防爆电动蝶阀
